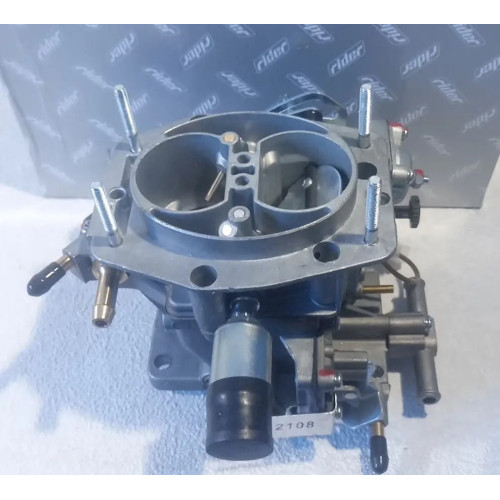

Карбюратор ВАЗ 2108, Таврія, Славута Солекс (1.3) RIDER



Корпус зі сплаву металів із переважанням цинку.
2108-1107010 RIDER" підходить на:



• SAMARA (2108, 2109, 2115)    1988 - 2017    1500 (2108, 2109, 2115)    72 л.с.    Бензиновий двигун    BA3 21083
• SAMARA (2108, 2109, 2115)    1991 - 2017    1500 (2108, 2109, 2115)    68 л.с.    Бензиновий двигун    BA3 21083
• SAMARA (2108, 2109, 2115)    1995 - 2017    1500 (2108, 2109, 2115)    71 л.с.    Бензиновий двигун    BA3 2111
• SAMARA FORMA (21099)    1991 - 2017    1500 (21099)    68 л.с.    Бензиновий двигун    BA3 21083
• SAMARA FORMA (21099)    1991 - 2017    1500 (21099)    72 л.с.    Бензиновий двигун    BA3 21083
• SAMARA FORMA (21099)    1994 - 2017    1500 (21099)    71 л.с.    Бензиновий двигун    BA3 2111
•







Карбюратор Солекс (SOLEX)_x000D_
_x000D_ ""_x000D_ Рис. 1. Вид карбюратора Солекс на прикладі 21053-1107010 з боку приводу дросильних заслінок:
_x000D_ 1 — важіль приводу дросельних заслінок; 2 — штифт важеля блокування другої камери; 3 — регулювальний гвинт, відчиняння дросельної заслінки першої камери; 4 — гвинт кріплення тяги приводу повітряної заслінки; 5 — важіль керування повітряною заслінкою; 6 — важіль повітряної заслінки; 7 — поворотна пружина повітряної заслінки; 8 — шток діафрагми пускового пристрою; 9 — електромагнітний запірний клапан; 10 — патрубок подавання палива; 11 — кронштейн кріплення оболонки тяги приводу повітряної заслінки; 12 — регулювальний гвинт другої камери; 13 — важіль дросельної заслінки другої камери; 14 — важіль приводу дросельної заслінки другої камери; 15 — поворотна пружина дросельної заслінки першої камери_x000D_
_x000D_ ""_x000D_ Рис 2. Деталі корпусу карбюратора Солекс на прикладі 21053-1107010:
_x000D_ 1 — діафрагма прискорювального насоса; 2 — важіль приводу прискорювального насоса; 3 — кришка; 4 — кулачок приводу прискорювального насоса; 5 — кришка економайзера потужних режимів; 6 — діафрагма ощадника; 7 — паливний жиклер економайзера; 8 — клапан экономайзера; 9 — зворотний клапан прискорювального насоса; 10 — розпилювачі прискорювального насоса з клапаном подавання палива; 11 — розпилювачі; 12 — головні повітряні жиклери з емульсійними трубками; 13 — головні паливні жиклери; 14 — кронштейн кріплення оболонки тяги приводу повітряної заслінки; 15 — регулювальний гвинт другої камери; 16 — стопор регулювального гвинта; 17 — колпачок стопора; 18 — регулювальний гвинт, відчиняння дросельної заслінки першої камери; 19 — вісь дросельної заслінки першої камери з важелями приводу; 20 — важіль блокування другої камери; 21 — пружина важеля блокування; 22 — вісь дросельної заслінки другої камери з важелем; 23 — дросельна заслінка першої камери; 24 — дросельна заслінка другої камери; 25 — заглушка регулювального гвинта якості (складу) суміші; 26 — поворотна пружина важеля приводу дросельної заслінки другої камери; 27 — регулювальний гвинт якості (складу) суміші холостого ходу; 28 — корпус карбюратора; 29 — регулювальний гвинт кількості суміші холостого ходу; 30 — електричний дріт кінцевого вимикача заощадження примусового холостого ходу; 31 — блок підігрівання карбюратора_x000D_
_x000D_ ""_x000D_ Рис 3. Деталі кришки карбюратора Солекс на прикладі 21053-1107010:
_x000D_ 1 — ось поплавка; 2 — голчастий клапан; 3-поплавець; 4 — прокладка; 5-діафрагма пускового пристрою зі штоком; 6 — пружина; 7 — регулювальний гвинт; 8 — кришка пускового пристрою; 9 — паливний жиклер холостого ходу; 10 — електромагнітний запірний клапан; 11 — корок; 12 — кришка карбюратора; 13 — паливний фільтр; 14 — повітряна заслінка; 15 — патрубок подавання палива; 16 — вісь повітряної заслінки з важелем; 17 — кулька фіксації важеля керування повітряною заслінкою; 18 — важіль керування повітряною заслінкою; 19 — вісь важеля; 20 — втулка кріплення тяги приводу повітряної заслінки_x000D_
_x000D_ ""_x000D_ Рис. 4. Пусковий пристрій карбюратора 21053-1107010:
_x000D_ 1 —одіафрагма; 2 — регулювальний гвинт; 3 — шток діафрагми; 4 — важіль керування повітряною заслінкою; 4.1 — знижений профіль паза важеля 4 для обмеження максимального відчиняння повітряної заслінки; 4.2 — верхній профіль паза, що забезпечує механічне відкриття повітряної заслінки; 4.3 — крайка важеля для забезпечення пускового проміжку дросельної заслінки першої камери; 5 — повітряна заслінка; 6 — важіль повітряної заслінки; 7 — поворотна пружина повітряної заслінки; 8 — тяга привода повітряної заслінки; 9 — стопор регулювального гвинта; 10 — регулювальний гвинт, відчиняння дросельної заслінки першої камери; 11 — важіль приводу дросельних заслінок; 12 — дросельна заслінка першої камери_x000D_
_x000D_ ""_x000D_ Рис. 5. Схема головних дозувальних систем карбюратора 21053-1107010:
_x000D_ 1 — головні повітряні жиклери з емульсійними трубками; 2 — розпилювачі першої та другої камер; 3 — паливний фільтр; 4 — голчастий клапан; 5 — поплавець; 6 — дросельна заслінка другої камери; 7 — головні паливні жиклери; 8 — дросельна заслінка першої камери_x000D_
_x000D_ ""_x000D_ Рис. 6. Схема системи холостого ходу та перехідних систем карбюратора 215053-1107010:
_x000D_ 1 — електромагнітний запірний клапан; 2 — паливний жиклер холостого ходу; 3 — повітряний жиклер холостого ходу; 4 — паливний жиклер перехідної системи другої камери; 5 — повітряний жиклер перехідної системи другої камери; 6 — вихідний отвір перехідної системи другої камери; 7 — головні паливні жиклери; 8 — щілину перехідної системи першої камери; 9 — регулювальний гвинт якості суміші_x000D_
_x000D_ ""_x000D_ Рис. 7. Схема еконастату та економерайзера потужних режимів карбюратора 21053-1107010:
_x000D_ 1 — дросельна заслінка другої камери; 2 — головний паливний жиклер другої камери; 3 — паливний канал; 4 — головний паливний жиклер першої камери; 5 — дросельна заслінка першої камери; 6 — канал підведення розрідження; 7 — діафрагма ощадника; 8 — кульковий клапан; 9 — паливний жиклер економайзера; 10 — паливний канал; 11 — повітряна заслінка; 12 — головні повітряні жиклери_x000D_
_x000D_ ""_x000D_ Рис. 8. Схема прискорювального насоса карбюратора 21053-1107010:
_x000D_ 1 — розпилювачі; 2 — кульковий клапан подавання палива; 3 — діафрагма насоса; 4 — штовхач; 5 — важіль приводу; 6 — кулачок приводу насоса; 7-дросельна заслінка першої камери; 8 — зворотний кульковий клапан; 9 — дросельна заслінка другої камери
